Пример расположения системы пожаротушения на тракторе (бульдозере)

     Самым пожароопасным отсеком в тракторе или бульдозере является моторный отсек. В зависимости от объема свободного пространства в моторном отсеке выбирается оптимальное количество огнетушителей (средств пожаротушения) и датчиков температуры (тепловых извещателей). Обычно в моторном отсеке устанавливается от двух до четырех огнетушителей и один-два датчика температуры. В кабине устанавливается блок контроля, индикации и управления. Место размещения блока выбирается исходя из того, чтобы он не мешал нормальной работе оператора и не ограничивал обзор, но при этом, в случае нештатной ситуации, оператор, находящийся в кабине должен гарантированно принять оповещение от блока. Также важно, чтобы в случае визуального обнаружения оператором возгорания раньше, чем сработали тепловые извещатели системы, оператор мог беспрепятственно включить тумблер ручного пуска средств пожаротушения, находящийся на лицевой панели блока.

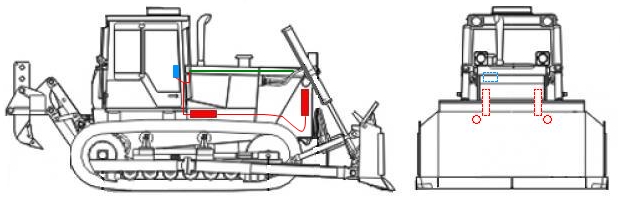

     На схеме ниже условно обозначены:

• Средства пожаротушения красным цветом;
• Блок контроля, индикации и управления (БКИУ) синим цветом;
• Извещатель тепловой зеленым цветом.
